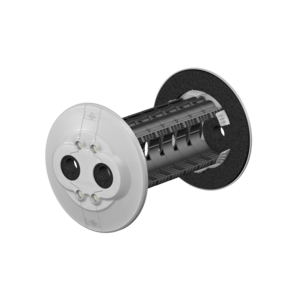

Les maisons individuelles sont aujourd'hui de plus en plus alimentées par des énergies renouvelables. Avec le nouveau DOYMAfix®HP/O, DOYMA GmbH & Co présente le premier passage professionnel hors sol pour les pompes à chaleur air-eau. Le système convainc par son design innovant et permet une pose simple, rapide et sûre des conduites de raccordement. Cette référence montre l'installation de notre prototype.
Le DOYMAfix® HP/O s'installe en peu de temps ; le montage interprofessionnel (gros œuvre, sanitaire et électricité) offre la plus grande flexibilité possible dans le déroulement des travaux. De plus, le système garantit une isolation thermique conforme à la norme GModG, indépendamment de la structure et de l'épaisseur du mur. Cela signifie qu’il garantit la restauration sans faille de l’isolation thermique au niveau du passage mural afin de respecter les exigences légales.
Utilisable pour tous les types de murs courants
L'installation de la nouvelle introduction hors sol pour les installations de pompes à chaleur est possible dans tous les types de murs courants. Les maîtres d'ouvrage et les exécutants n'ont donc pas à se soucier de la nature du mur. La DOYMAfix® HP/O peut être installée rapidement par une seule personne et sans aide de montage supplémentaire. L'utilisation d'un fourreau n'est pas nécessaire.
Le passage peut être installé directement dans un carottage ou une ouverture creusée à la burine et permet un raccordement sûr des pompes à chaleur air-eau.
Le défi technique résidait dans l’étanchéification dans les règles de l’art et l’installation d’un passage de pompe à chaleur dans un bâtiment neuf. Les produits DOYMAfix® correspondants sont accompagnés de certificats attestant leur conformité aux exigences en vigueur de la loi GModG en matière d’isolation thermique. Transition esthétique entre les murs avec finition de surface. Utilisation universelle dans toutes les constructions de murs courantes. Étanchéité à l'air selon la norme DIN EN 13829, étanchéité aux projections d'eau, IP44 selon la norme DIN EN 60529, isolation acoustique selon la norme DIN 4109-2. À cet effet, DOYMA a fourni la traversée murale DOYMAfix® HP/O, qui a été installée par l'exécutant Heiter Haustechnik de Wilstedt.
DOYMAfix® HP/O de DOYMA - Vidéo d'installation
Le lien vers le service de streaming vidéo est désactivé afin de protéger votre vie privée. Cliquez sur « Afficher les contenus externes » pour l'activer. En chargeant la vidéo, vous acceptez la politique de confidentialité du service de streaming vidéo. Vous trouverez de plus amples informations sur la politique de confidentialité ici : Google - Privacy & Terms
Images de référence
Visuellement, le produit crée une transition esthétique entre le mur et la surface finie.
Grâce à ses segments, le DOYMAfix® HP/O peut être adapté individuellement à l'épaisseur de mur correspondante.
Les capuchons sont en deux parties, ce qui permet de les monter même après l'installation des tuyaux.
Une bande compressible est disponible en accessoire pour l'étanchéification sur des surfaces murales irrégulières.
L'isolation des tuyaux fournie par le client doit être raccourcie à l'épaisseur du mur avant l'installation.
Les joints en caoutchouc cellulaire peuvent être adaptés au diamètre des tuyaux en cuivre.
Les joints en caoutchouc cellulaire sont montés à fleur dans la plaque d'ancrage.
À voir ici : application de mousse expansive pour combler les cavités.
On obtient ainsi une surface d'application pour la raccordement plat de l'isolation extérieure à 200 %.
La fixation de la plaque d'ancrage extérieure s'effectue à l'aide de deux vis.
La pose des tuyaux est terminée. La pose des câbles peut être effectuée séparément, ce qui garantit une grande flexibilité dans le déroulement des travaux.
La plaque d'ancrage du DOYMAfix® HP/O sur la face extérieure du bâtiment. Les conduites sont maintenant montées.
Pour l’installation de pompes à chaleur dans les constructions neuves et les rénovations, DOYMA propose une gamme de passages de mur adaptés.
