ZZ® M22-DE

  • Cloison en pierre ECO
  • Cloisonnement de câbles, de tuyaux et de combinaisons
  • Résistance au feu jusqu'à 90 minutes
  • Dans les cloisons légères, les murs massifs et les plafonds massifs
  • Dans les ouvertures angulaires des éléments de construction
  • Utilisable comme cloisonnement coupe-feu temporaire ou permanent
Recherche de revendeurs

Détails techniques

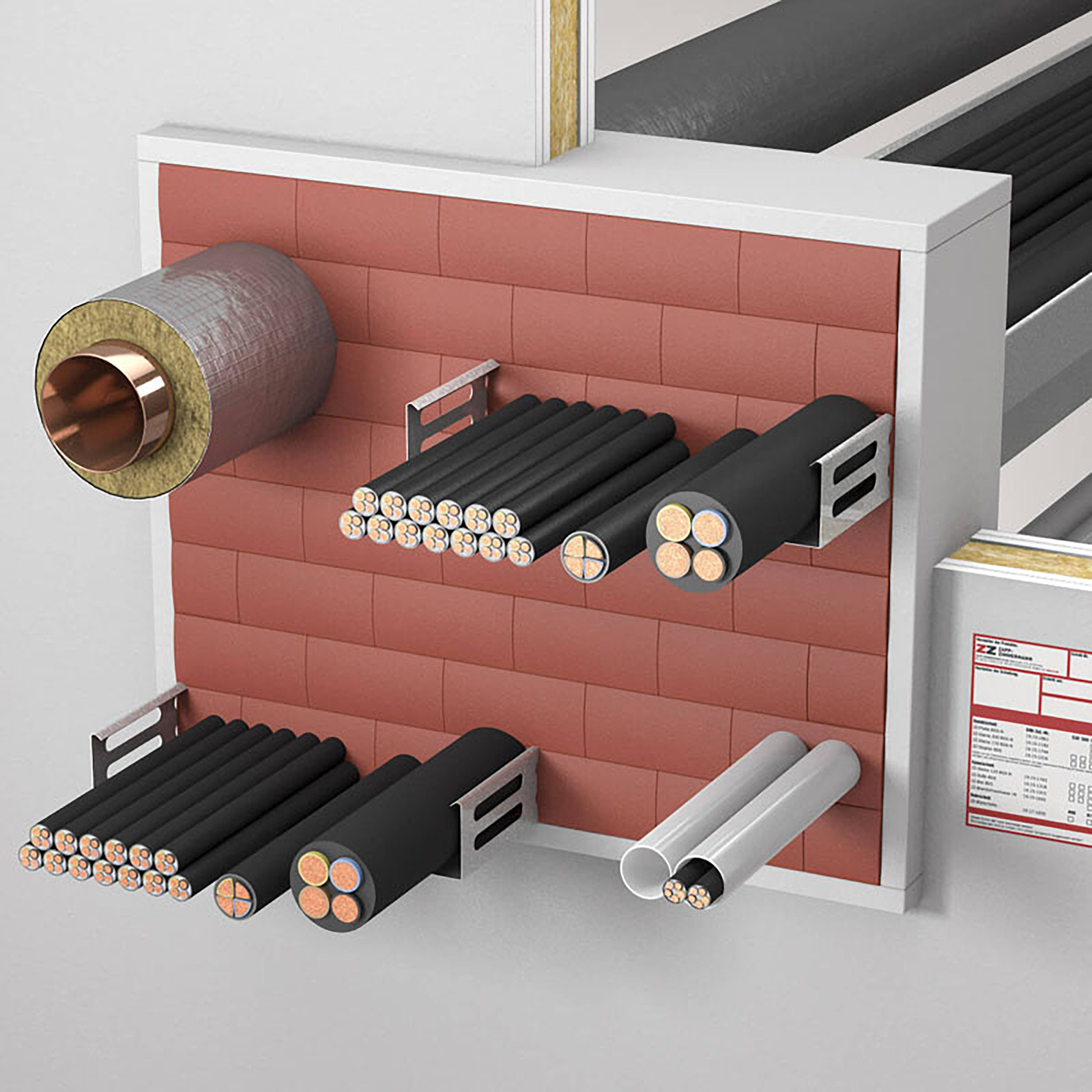

  • Cloisons légères, d ≥ 10 cm / 7,5 cm (30 min.)

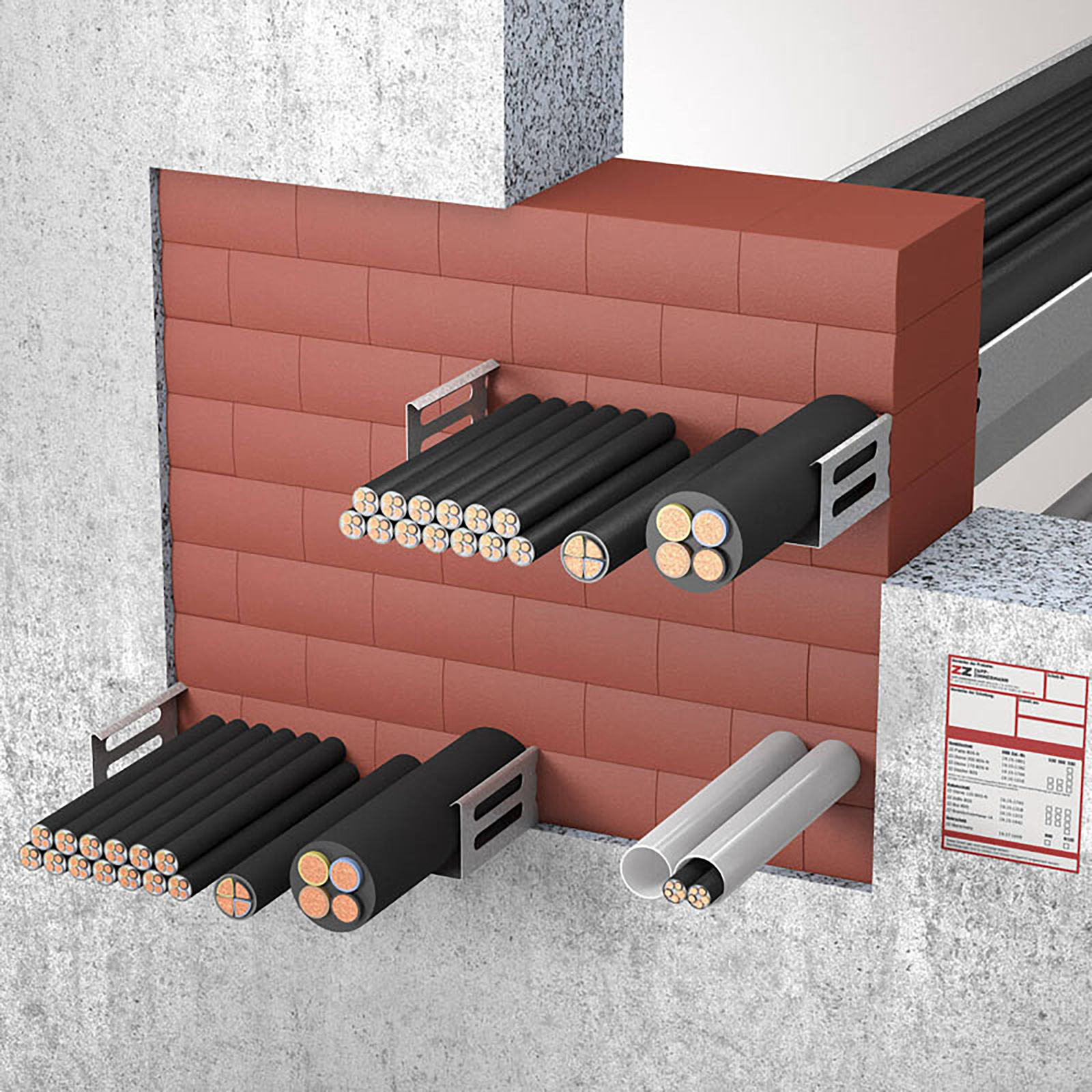

  • Murs massifs, d ≥ 10 cm / 7 cm (60 min.) / 5 cm (30 min.)
  • Dalles massives, d ≥ 15 cm
  • Épaisseur de cloison, d ≥ 17 cm / 16 cm / 12 cm (90 / 60 / 30 min.)
  • Câbles de tous types (sans cavités internes), ø ≤ 80 mm
  • Faisceaux de câbles, ø ≤ 60 mm, câbles individuels ø ≤ 21 mm
  • Tubes en acier, acier inoxydable, acier moulé et cuivre
  • Les structures de support de câbles en acier, en aluminium ou en acier inoxydable.
  • plastique peuvent être passés à travers le cloisonnement
  • Tubes d'installation électriques, flexibles ou rigides, en plastique ø ≤ 20 mm, jusqu'à 2 pièces directement côte à côte
  • Nattes ou coquilles en laine minérale, d ≥ 20 mm,
  • le cas échéant, y compris gainage en PVC ou tôle d'acier

Domaines d’utilisation

  • Cloison en pierre ECO
  • Cloisonnement de câbles, de tuyaux et de combinaisons
  • Résistance au feu jusqu'à 90 minutes
  • Dans les cloisons légères, les murs massifs et les plafonds massifs
  • Dans les ouvertures angulaires des éléments de construction
  • Utilisable comme cloisonnement coupe-feu temporaire ou permanent

Avantages du produit

  • Mise en place simple et rationnelle, même pour les cloisonnements de grande taille
  • Utilisation réduite de matériaux grâce à des épaisseurs de cloisonnement réduites, en particulier pour des durées de résistance au feu plus faibles
  • Mise en œuvre sans poussière ni fibres

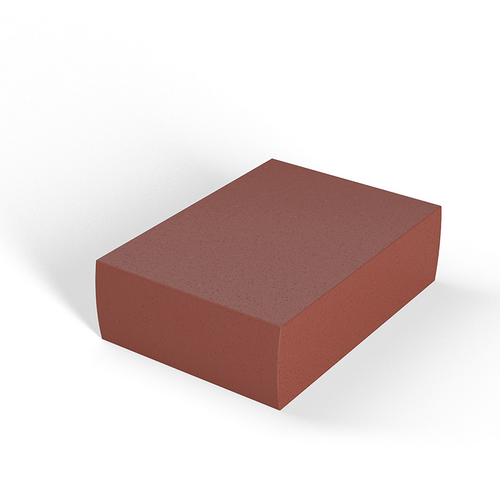

  • ZZ 217-120 Brique coupe-feu, 170 x 120 x 60 mm

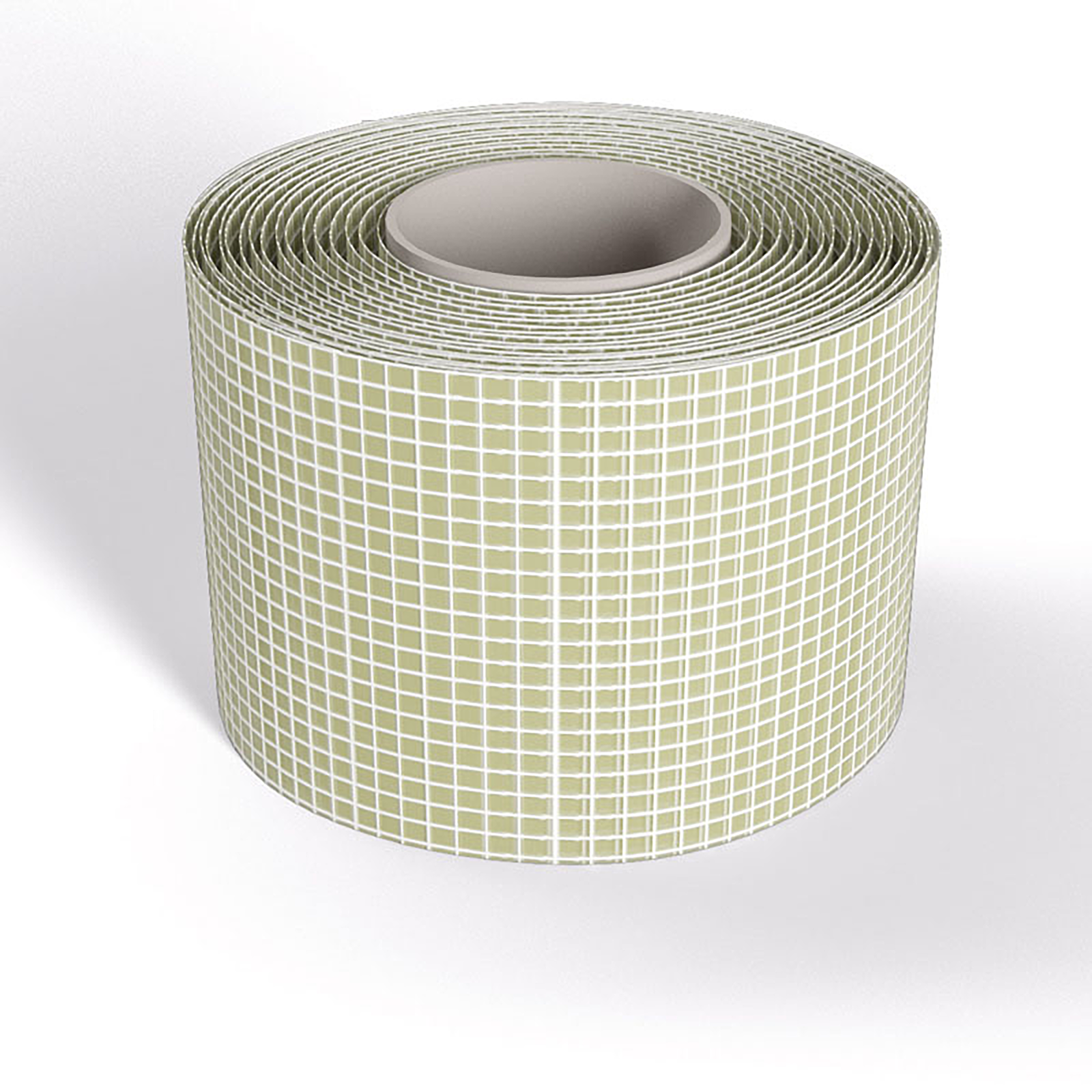

  • Bande de tissu de verre largeur 170 mm, 5 m sur rouleau
  • ZZ 300 Masse anti-feu cartouche de 310 ml
  • ZZ 333 Masse anti-feu cartouche 310 ml
  • ZZ Plaque d'identification DE Plaque combinée pour systèmes selon abZ/abG

Vous trouverez des informations détaillées concernant les domaines d'application et les dispositions de l'exécution dans l'homologation générale.
